Alumínium extrudálási profilok: teljes útmutató

Miért az alumínium extrudált profilok az ipari termikus megoldások alapjai?

Alumínium extrudálás az egyik legsokoldalúbb gyártási folyamat, amely az ipari tervezők és mérnökök számára elérhető. Az alumíniumötvözet tuskók nagy nyomás alatti precíziós megmunkálású szerszámokon való átkényszerítésével a gyártók olyan összetett keresztmetszeti geometriájú profilokat állíthatnak elő, amelyeket önmagában öntéssel vagy megmunkálással lehetetlen vagy megfizethetetlenül költséges lenne elérni. Az így létrejött alumínium extrudálási profil egyetlen, folytonos alkatrészben egyesíti a szerkezeti integritást, a szabályozott méretpontosságot és a hőteljesítményt – ez a tulajdonság a motorházak, hűtőbordák, hengerhengerek és számos egyéb ipari alkatrész kedvelt formája.

Az alumínium termikus előnye a vezetőképességében kezdődik. Az ipari profilokban általánosan használt ötvözetek – különösen a 6063 és a 6061 – körülbelül 150–170 W/m·K hővezető képességet kínálnak, ami nagyjából ötször magasabb, mint az acél, és sokkal jobb, mint a legtöbb polimer. Ez az alumínium extrudált profilokat minden olyan alkalmazás logikus kiindulópontjává teszi, ahol a hőt hatékonyan kell eljuttatni a forrásból a környező környezetbe, akár bordákon, csatornákon keresztül, akár a hűtőközeggel való közvetlen felületi érintkezés útján. A hőteljesítményen túl az alumínium alacsony sűrűsége (körülbelül 2,7 g/cm³), természetes korrózióállósága, valamint az eloxálással és egyéb felületkezelésekkel való kompatibilitása élettartam-előnyt biztosít az igényes környezetben.

Alumínium hűtőborda profil: tervezési alapelvek, amelyek növelik a hűtési teljesítményt

Az alumínium hűtőborda profil úgy éri el hűtési funkcióját, hogy maximalizálja a környező levegőnek vagy folyadéknak történő hőátadásra rendelkezésre álló felületet. A profil keresztmetszete – jellemzően a hőforrásra merőlegesen elnyúló bordákkal ellátott alaplemez – az a hely, ahol a hőellenállást meghatározó mérnöki döntések születnek. Az adott keresztmetszetben minden geometriai paraméter, a borda emelkedésétől és magasságától az alapvastagságig és a borda kúpos szögéig számszerűsíthető hatással van a profil hőteljesítményére.

Főbb geometriai paraméterek a hűtőborda-profiltervezésben

Természetes konvekciós alkalmazásoknál – ahol a levegő pusztán felhajtóerő hatására, nem pedig ventilátor hatására mozog a bordákon – az uszonyok távolsága a legkritikusabb változó. Az egymáshoz túl szorosan elhelyezett bordák felmelegített levegő határrétegét ragadják meg közéjük, csökkentve a konvekciót előidéző ​​effektív hőmérsékleti gradienst. A legtöbb természetes konvekcióhoz alumínium hűtőborda profilok , az optimális bordaosztás 6 mm és 12 mm közé esik, a borda magasságától és az érintett hőmérséklet-különbségtől függően. A kényszerkonvekciós alkalmazások szűkebb bordatávolságot tesznek lehetővé (akár 2–3 mm-re is), mivel a légáram mechanikusan vezérelt.

Az uszony magassága az alapvastagsághoz viszonyítva egy másik alapvető kompromisszum. A magasabb bordák növelik a teljes felületet, de növelik a hőellenállást maga a borda mentén is – a hőnek az alaptól a borda hegyéig kell vezetnie, mielőtt átkerülhet a levegőbe. Az alumínium nagy vezetőképessége jobban mérsékli ezt a hatást, mint más anyagok, de a borda hatékonysága továbbra is csökken a magasság növekedésével. A legtöbb alumínium hűtőborda-profilnál az 5:1 és 10:1 közötti bordák méretaránya (magasság-vastagság) olyan gyakorlati optimumot jelent, amely egyensúlyba hozza a felületet a vezetési út hosszával.

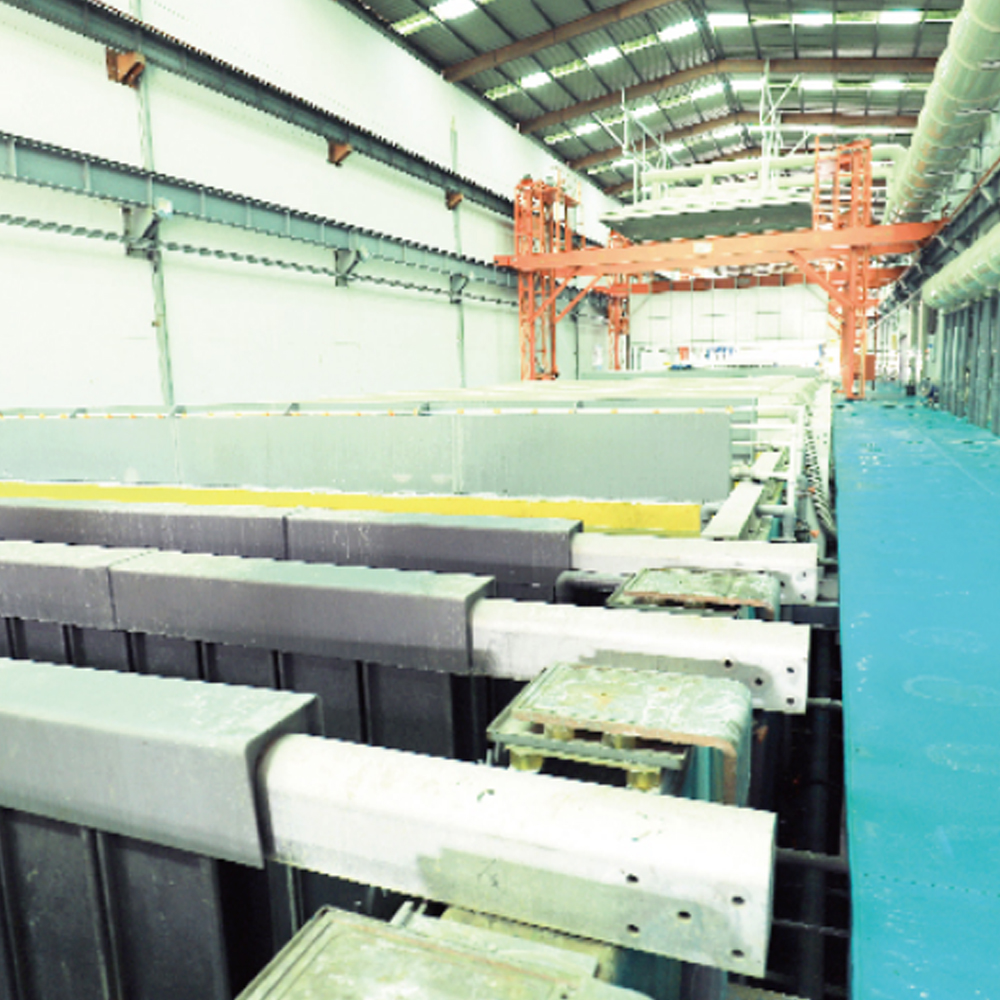

Felületkezelés és hatása az emissziós tényezőre

A csupasz alumínium emissziós tényezője viszonylag alacsony (körülbelül 0,05–0,1), ami azt jelenti, hogy rosszul sugározza ki a hőt. Az alumínium hűtőborda-profil felületének eloxálása 0,8-ra vagy magasabbra növeli az emissziót, jelentősen javítva a sugárzási hőátadást – ez különösen fontos a zárt házaknál, ahol a konvekció korlátozott. A fekete eloxálás a legmagasabb emissziót kínálja, és ez a szabványos kezelés a LED-meghajtókban, a teljesítményelektronikában és az ipari vezérlőrendszerekben használt hűtőborda-profilokhoz. A II-es típusú eloxálás egyensúlyt biztosít az emissziós képesség, a korrózióvédelem és a méretstabilitás között, amely megfelel a legtöbb alkalmazásnak.

Vízhűtéses motorház: Hogyan teszi lehetővé a profilkialakítás a folyadék hőkezelését

Ahogy a motor teljesítménysűrűsége növekszik az elektromos járművekben, az ipari szervohajtásokban és az új energetikai berendezésekben, a léghűtés önmagában már nem képes elfogadható határokon belül tartani a tekercselés és a csapágy hőmérsékletét. A vízhűtéses motorház ezt úgy oldja meg, hogy a hűtőfolyadékot – jellemzően víz-glikol keveréket – közvetlenül a motor külső burkolatát alkotó alumínium extrudálási profilba integrált csatornákon keresztül vezeti. Az állórész tekercsek által termelt hő a ház falán keresztül kifelé vezet a hűtőfolyadékba, amely egy külső radiátorhoz vagy hőcserélőhöz szállítja.

A vízhűtéses motorház hatékonysága a belső hűtőcsatornák geometriájától, valamint az állórész furata és a csatornafalak közötti alumínium hővezető képességétől függ. A spirális hűtőcsatornák – ahol egy folytonos spirális járat körbeveszi a ház kerületét – egyenletesebb hőmérséklet-eloszlást biztosítanak a motor hosszában, mint az egyenes axiális csatornák, csökkentve a termikus gradienseket, amelyek eltérő hőtágulást és a csapágyak eltolódását okozhatják. A hűtőcsatornaként kialakított belső üregekkel ellátott extrudált profilok kínálják a legköltséghatékonyabb módot ennek a geometriának a megvalósítására, mivel a csatornákat egyetlen extrudálási művelettel alakítják ki, nem pedig utólag megmunkálják.

A vízhűtéses motorhéjprofilok kritikus specifikációi

A vízhűtéses motorházprofilt meghatározó mérnököknek ellenőrizniük kell a következő paramétereket a beszállítójukkal a tervezés véglegesítése előtt:

• Falvastagság az állórész furata és a hűtőcsatorna között: A vékony falak csökkentik a hőellenállást, de megfelelő mechanikai szilárdságot kell fenntartaniuk a préselt állórész-szerelvény terhelései mellett. A 6063-as alumínium házaknál minimum 3-4 mm a jellemző.
• Csatorna keresztmetszeti területe és hidraulikus átmérője: Ezek határozzák meg a hűtőfolyadék sebességét adott áramlási sebesség mellett, ami közvetlenül befolyásolja a csatornán belüli konvektív hőátbocsátási tényezőt. A 6–12 mm-es hidraulikus átmérők általánosak a motorhűtési alkalmazásoknál.
• Nyomásérték: A háznak ki kell bírnia a jellemzően 2 és 5 bar közötti üzemi hűtőközeg nyomást szivárgás vagy maradandó deformáció nélkül a csatorna falainál.
• A furat kereksége és koncentrikussága: Az extrudálás után az állórész furatát tipikusan 0,02-0,05 mm tűrésekre megmunkálják, hogy az összeszerelt motorban egyenletes légrés legyen.
• Ötvözet kiválasztása: A 6063 alumínium előnyösen kiváló extrudálhatósága és sima felülete miatt; A 6061 nagyobb mechanikai szilárdságot kínál, ahol a ház terhelés alatti merevsége prioritást élvez.

Hengerprofil: Precíziós extrudálás pneumatikus és hidraulikus rendszerekhez

A hengerprofil egy extrudált alumínium profil, amely pneumatikus vagy hidraulikus henger testeként szolgál. Az egyszerű kerek csőtől eltérően az ipari hengerprofil jellemzően egyetlen extrudált keresztmetszetbe integrálja a rögzítő réseket, a kötőrúd-furatokat, a csatlakozócsatornákat és néha az integrált vezetősíneket, így nincs szükség több megmunkált alkatrészre, és csökkenti az összeszerelési időt és költséget. A profil furata – a belső hengeres felület, amelyen a dugattyútömítés halad – a méret szempontjából a legkritikusabb jellemző, amely Ra 0,4–0,8 μm felületi minőséget és szűk tűréseken belüli kerekséget igényel az egyenletes tömítési teljesítmény és a minimális súrlódás érdekében.

Az alumínium hengerprofilokat előnyben részesítik az acéllal szemben azokban az alkalmazásokban, ahol a súlycsökkentés prioritást élvez – gyakori példa a robotika, az automatizált összeszerelő berendezések és a repülőgéppel szomszédos gépek. A felhasznált alumíniumötvözetek, jellemzően 6063 vagy hasonló extrudálható minőség, megfelelő folyáshatárt (minimum 170 MPa a 6063-T5 esetében) biztosítanak a legtöbb pneumatikus alkalmazáshoz 10 bar-ig, miközben biztosítják a jó minőségű hengerprofilokra jellemző szűk furattűrések fenntartásához szükséges extrudálhatóságot.

Profiltípusok összehasonlítása: A megfelelő alumínium extrudálás kiválasztása az alkalmazáshoz

Míg az alumínium hűtőborda-profilok, a vízhűtő motorházak és a hengerprofilok ugyanazt az alapgyártási folyamatot használják, tervezési prioritásaik és minőségi kritériumaik jelentősen eltérnek egymástól. Az alábbi táblázat összefoglalja a specifikációs döntések meghozatalához szükséges főbb különbségeket:

Mit kell ellenőrizni az alumínium extrudált profilok beszerzésekor

Függetlenül attól, hogy az alkalmazás alumínium hűtőborda-profilt, vízhűtő motorházat vagy hengerprofilt igényel, a kész alkatrész minősége a teljes gyártási lánc következetes ellenőrzésétől függ – a tuskókémiától a szerszámkarbantartáson át az extrudálás utáni feldolgozásig. A legfontosabb ellenőrzési pontok a következők:

• Anyagtanúsítvány: Kérjen malomvizsgálati jelentéseket, amelyek megerősítik az ötvözet összetételét és mechanikai tulajdonságait az EN 573 vagy ASTM B221 szerint, minden egyes gyártási tételre visszavezethető.
• Méretvizsgálati protokoll: Győződjön meg arról, hogy a keresztmetszeti méreteket, a falvastagságot és a furat geometriáját kalibrált műszerekkel mérik egy meghatározott mintavételi terv alapján minden egyes gyártási ciklushoz.
• A szerszám karbantartási nyilvántartása: A kopott extrudáló szerszámok falvastagság-változással és tűréshatáron kívüli jellemzőkkel rendelkező profilokat állítanak elő. A beszállítóknak dokumentálniuk kell a szerszámok ellenőrzési és felújítási időközeit.
• Extrudálás utáni feldolgozás: Győződjön meg arról, hogy az öregítést (T5 vagy T6 temperálás), az eloxálást és a másodlagos megmunkálási műveleteket házon belül vagy auditált alvállalkozók végzik, dokumentált folyamatszabályozással.
• Egyedi szerszámozási lehetőség: Speciális geometriák esetén – különösen a vízhűtéses motorházak bonyolult belső csatornákkal vagy hengerprofilokkal, integrált port jellemzőkkel – ellenőrizze, hogy a szállító meg tudja-e tervezni és le tudja gyártani a szükséges extrudáló szerszámot a szükséges tűrés és átfutási idő szerint.

Az alumínium extrudálási profilok teljes skáláját gyártó beszállító kiválasztása – a szabványos motorhéjprofiloktól és hengerprofiloktól az egyedi vízhűtéses motorházakig és az alkalmazás-specifikus hűtőborda-profilokig – leegyszerűsíti a minősítést, csökkenti az ellátási lánc bonyolultságát, és egységes anyag- és folyamatszabványokat biztosít az adott rendszerben használt összes profiltípusra vonatkozóan.
